輾環機定義:
輾環機又叫擴孔機,是軸承行業廣泛采用的套圈鍛件生產專用鍛壓設備,是來將上道制坯工序鍛造的環形毛坯輾擴成形。
應用范圍:
輾環機主要用于制造軸承環、齒圈、法蘭、輪轂、薄壁筒形件、風電法蘭、高頸法蘭等各類無縫環形鍛件
輾環機工作原理:

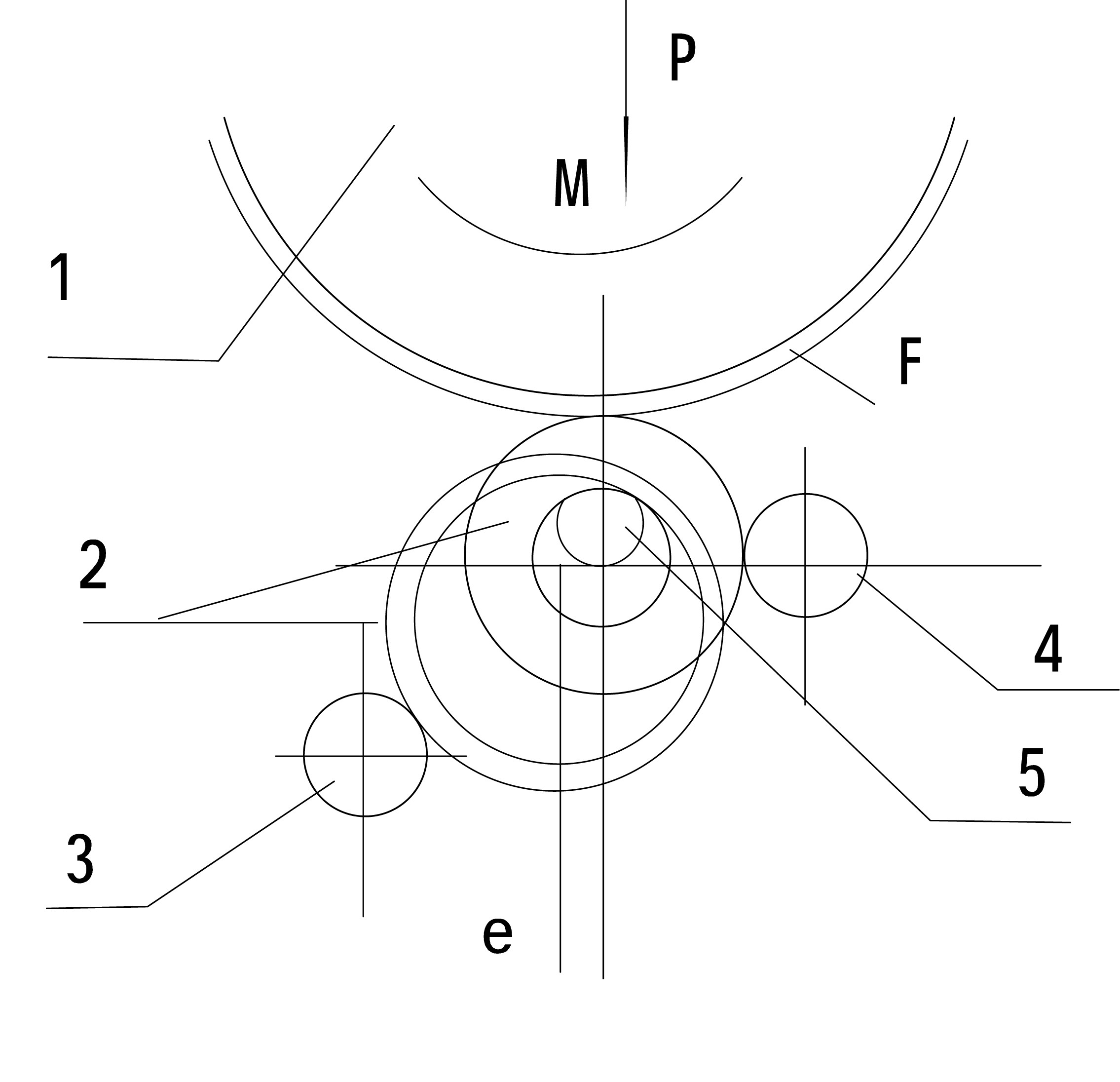

輾環機工作原理如上圖所示。溫度符合要求的環坯2套到輾壓輥5上,旋轉著的輾壓輪1在油缸力P的作用下向下運動,與環坯接觸后,環坯開始變形。此時環坯和碾壓輥在摩擦力F的作用下旋轉,環坯受到壓縮,壁厚逐漸減薄,金屬沿切線方向延伸(軸向也有少量展寬),環坯的延伸變形處于自由狀態。當環坯外徑與固定的推力輥4接觸后,推力輥的反作用力使環坯外徑增大的同時,產生彎曲變形,將環坯的幾何中心推向機器中心線的左方,并使輾擴過程平穩地進行。當環坯的外徑增大到予先調整好的信號輥3時,輾壓輪即可向上回程,鍛件卸出,完成一次工作循環。
